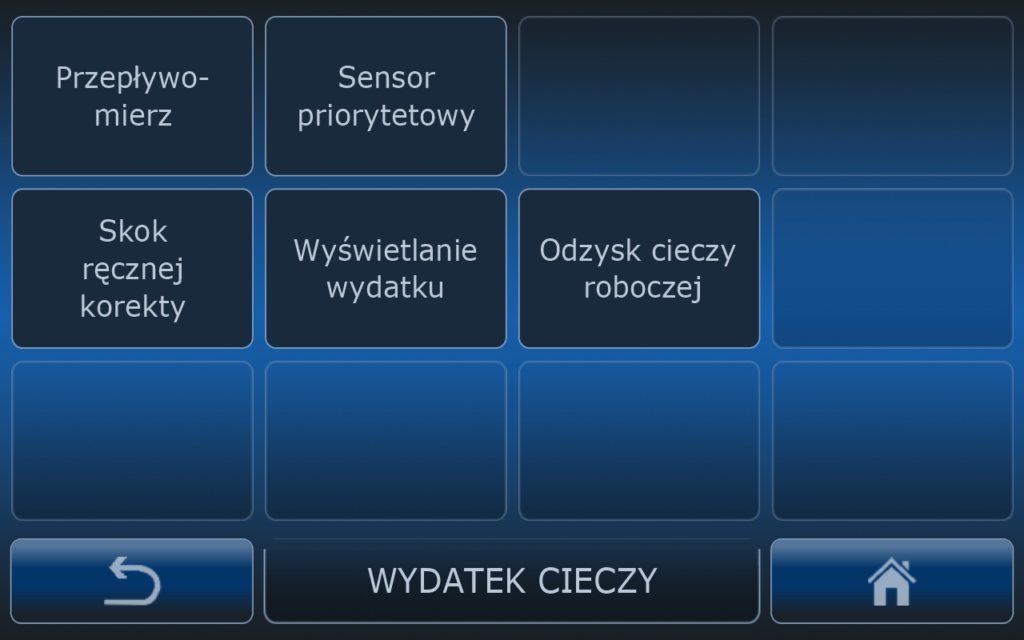

Wydatek cieczy – ustawienia

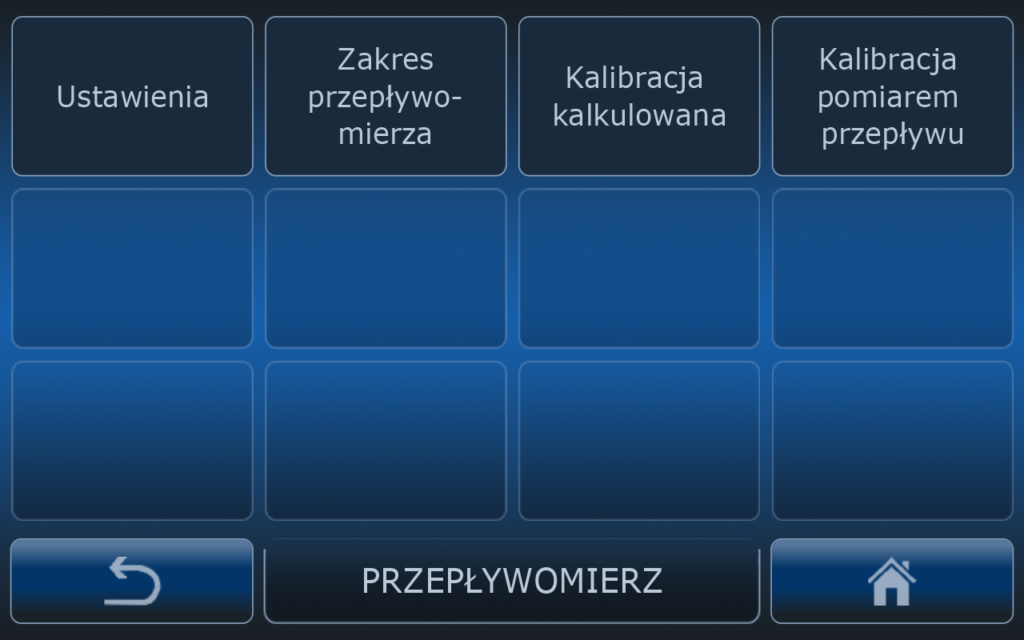

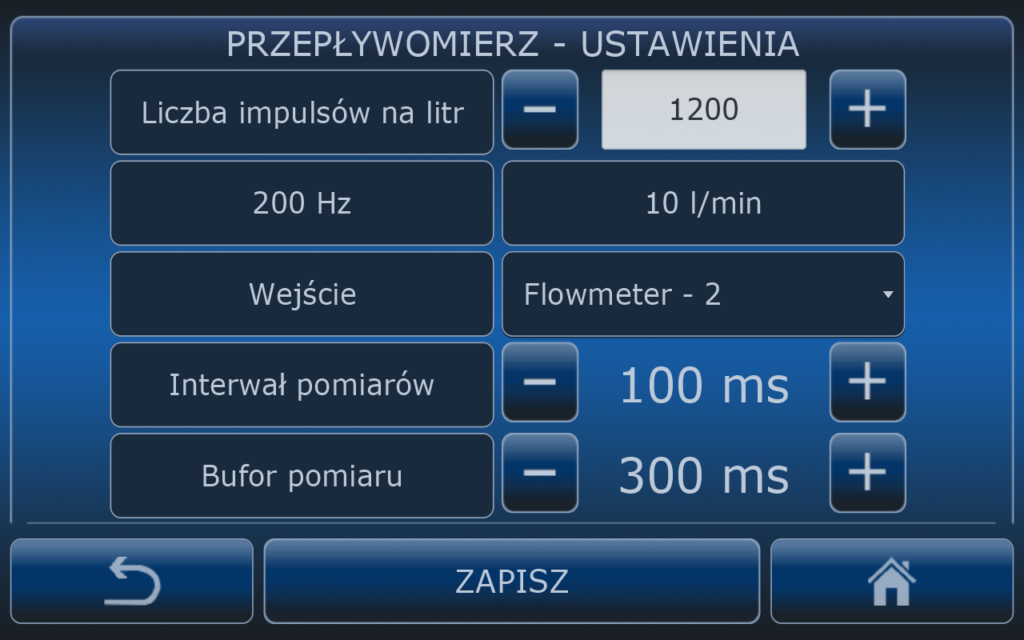

W ustawieniach przepływomierza najważniejszym parametrem jest ilość impulsów na litr. Wartość tę należy odczytać z etykiety przepływomierza.

Kolejną pozycją w menu jest aktualny odczyt z przepływomierza w hercach. Na podstawie tych danych można ocenić czy są odczyty z przepływomierza i w jakich momentach się pojawiają i jakie przybierają wartości. W prezentowanym przykładzie odczyt z przepływomierza wynosi 200 Hz czyli 200 impulsów na sekundę co przekłada się na wydatek 10 l (przy wprowadzonej wartości 1200 l/min).

Jedną z podstawowych czynności diagnostycznych jest np. sprawdzenie czy przepływomierz generuje impulsy jeżeli wyłączone są zawory sekcyjne w opryskiwaczu. W takiej sytuacji odczyt powinien wynosić 0. Jeżeli są wskazania przepływomierza przy zamkniętych zaworach sekcyjnych to oznacza, że zawory przepuszczają ciecz przez tzw. bypassy co powodować będzie błędne pomiary w szczególności przy opryskiwaniu jedną stroną.

Interwał pomiarów to czas próbkowania. Domyślnie powinien wynosić 100 ms. Większy czas próbkowania może powodować opóźnienia w sterowaniu wydatkiem.

Bufor pomiaru to czas z którego uśredniane są pomiary. Stabilizuje to odczyt z przepływomierza.

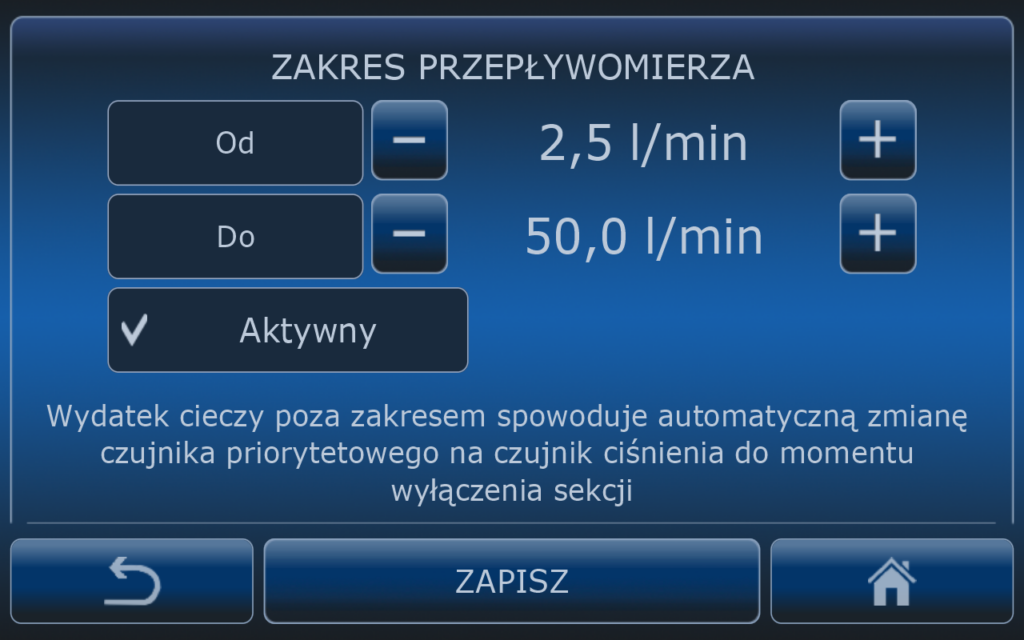

Każdy przepływomierz ma swój zakres pomiaru i tylko w tym zakresie pomiar przepływu cieczy jest precyzyjny. Jeżeli przepływ cieczy jest poza zakresem pracy przepływomierza odczyty będą nieprecyzyjne przez co sterowanie wydatkiem będzie niemożliwe.

Wartości zakresu przepływomierza podawane są na etykiecie. W przypadku opryskiwaczy sadowniczych i przepływomierzy marki Arag zakresy te wynoszą:

• dla przepływomierza 1200 imp/l zakres wynosi od 2,5 do 50 litrów/min
• dla przepływomierza 600 imp/l zakres wynosi od 5 do 100 litrów/min.

W komputerach eSpray wprowadzono funkcję automatycznego wykrywania sytuacji, w której wydatek cieczy roboczej jest poza zakresem możliwości pomiarowych przepływomierza. Jeżeli funkcja jest aktywna i zostanie wykryta taka sytuacja to następuje automatyczne przełączenie sensora priorytetowego z przepływomierza na czujnik ciśnienia. Oznacza to, że przy przekroczeniu możliwości pomiarowych przepływomierza przepływ będzie kalkulowany za pomocą ciśnienia cieczy roboczej oraz tabeli wydatku danych rozpylaczy. Komputer będzie korzystał z czujnika ciśnienia do momentu wyłączenia wszystkich sekcji. Za każdym razem po włączeniu sekcji komputer dokonuje analizy czy przepływomierz pracuje w swoim zakresie i podejmuje decyzję o przełączeniu na czujnik ciśnienia lub pozostaniu przy pomiarach z przepływomierza.

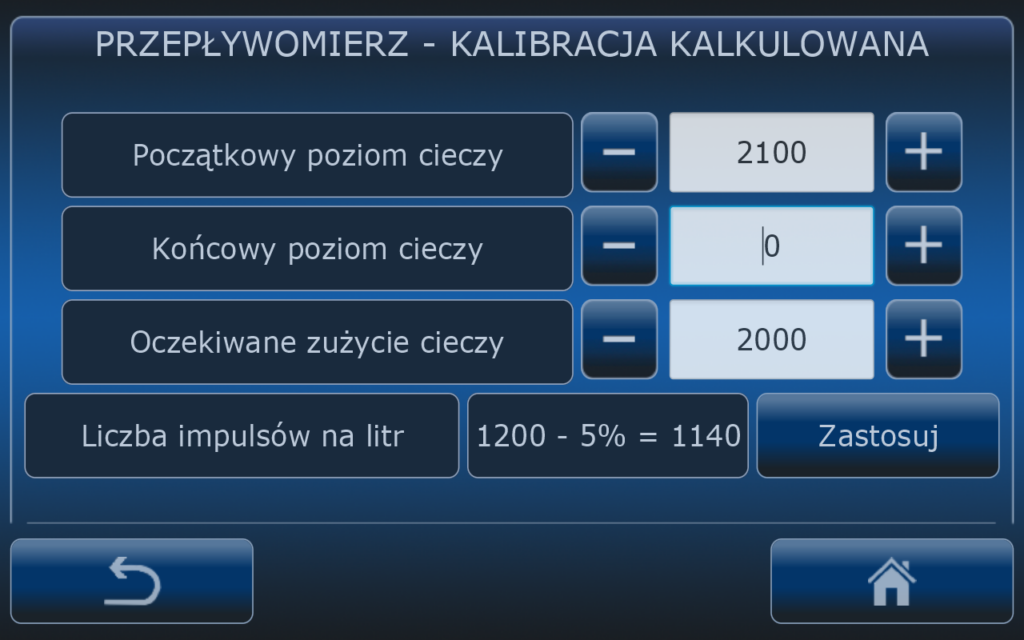

Kalibracja kalkulowana to wygodne narzędzie do obliczania prawidłowej liczby impulsów na litr zużytej cieczy roboczej. Większość przepływomierzy wymaga ustawienia indywidualnej ilości impulsów w celu precyzyjnego sterowania wydatkiem.

Po wykonaniu pierwszego zabiegu opryskiwania użytkownik będzie widział czy zużycie cieczy zgadza się z założeniami czy też odbiega od rzeczywistości.

Przykład:

Użytkownik ustawił program opryskiwania z wydatkiem 500 l/ha. Wykonał zabieg na powierzchni 4 ha (powierzchnia musi się zgadzać na ekranie komputera. W przeciwnym razie może to oznaczać nieprawidłową kalibrację czujnika prędkości). W związku z tym oczekiwane zużycie cieczy wynosi 2000 litrów. Jednakże przed rozpoczęciem opryskiwania użytkownik napełnił zbiornik cieczką w ilości 2100 litrów i po opryskaniu 4 ha zbiornik pozostał pusty. Wprowadzając wszystkie te dane do menu komputer wyliczy nam o ile trzeba będzie skorygować początkową ilość impulsów. W tym przypadku zużycie cieczy było o 5% wyższe niż powinno być dlatego komputer wyliczył, że należy od 1200 impulsów odjąć 5% czyli docelowa ilość impulsów wynosić będzie 1140. Naciskając przycisk ZASTOSUJ nowa wartość zostanie wprowadzona do menu USTAWIENIA.

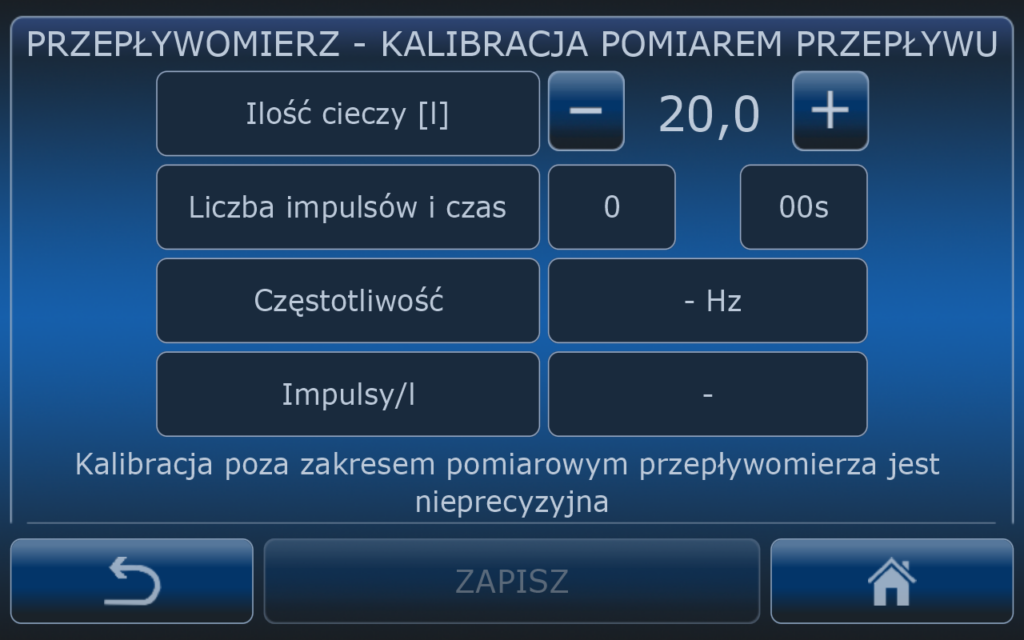

Kalibrację przepływomierza można też przeprowadzić za pomocą przepuszczenia cieczy przez przepływomierz. W tym celu najlepiej założyć wężyki na rozpylacze danej sekcji a drugie końce tych wężyków włożyć do wiadra. Następnie należy włączyć sekcję tak aby nastąpił przepływ cieczy przez rozpylacze. Włączenie sekcji musi nastąpić na tym ekranie. Nie można wrócić do ekranu głównego. Do tego celu należy ustawić komputer w trybie manualnej regulacji ciśnienia. Należy pamiętać, że przepływ musi być w zakresie pomiarowym przepływomierza. Jeżeli wiadro napełni się cieczą (im więcej cieczy przepłynie tym lepiej) należy je zważyć i sprawdzić ile litrów wody wpłynęło do wiadra. Po wprowadzeniu ilości cieczy komputer wyliczy ile impulsów na litr trzeba wprowadzić w menu USTAWIENIA.

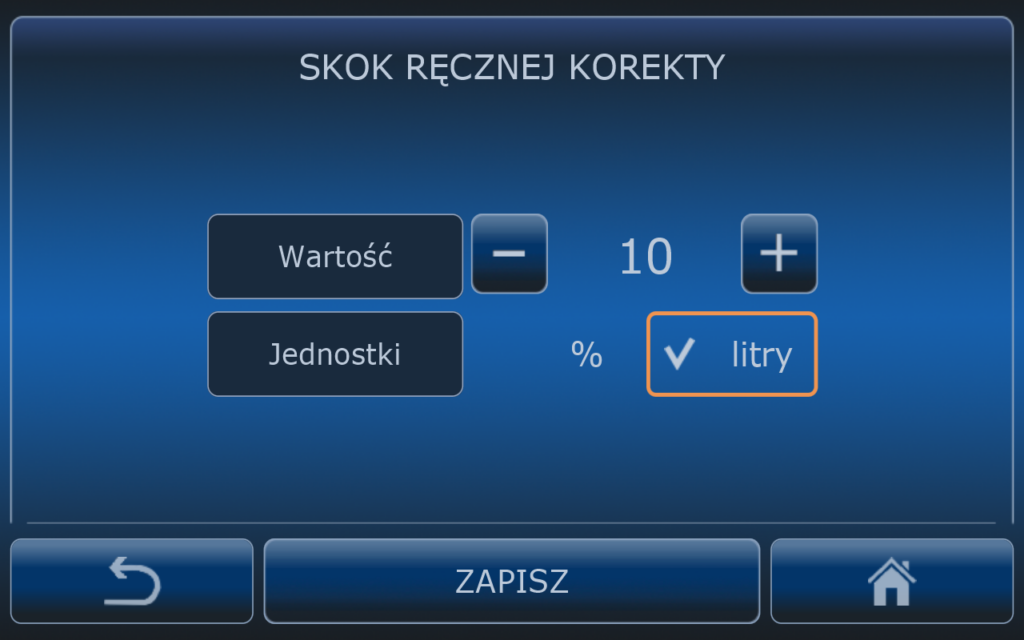

Określając wartość skoku ręcznej korekty użytkownik może sobie dopasować sposób w jaki będzie dokonywał ręcznej korekty wydatku na ekranie głównym komputera.

Standardowo skok ręcznej korekty wynosi 10 litrów. Oznacza to, że każde naciśnięcie przycisków – lub + na ekranie głównym powodować będzie skok wydatku o 10 litrów.

W razie potrzeby użytkownik może ustawić skok ręcznej korekty procentowo. Wartość korekty w procentach liczona jest od wydatku ustawionego w programie opryskiwania. Czyli jeśli wydatek cieczy w programie opryskiwania wynosi 500 litrów a skok ręcznej korekty ustawiony zostanie na 3 % to każde naciśnięcie przycisków – i + powodować będzie zmianę wydatku o 15 litrów.

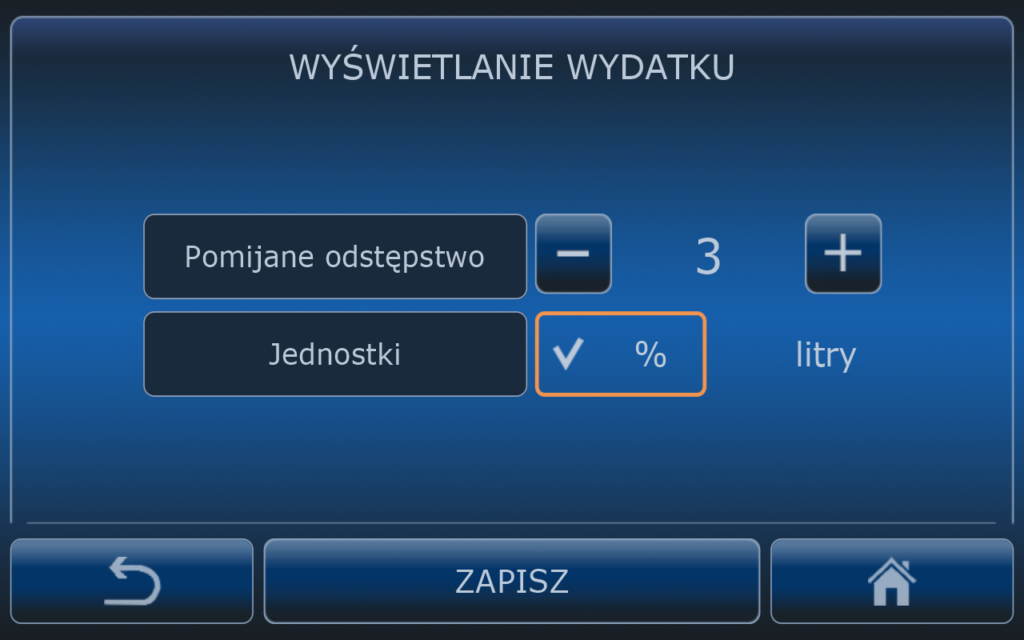

Komputer opryskiwacza reguluje zaworem regulacyjnym w taki sposób aby wydatek był jak najbliższy zadanego. Jednakże uzyskanie idealnego wydatku np. 500 l/ha jest niemożliwe i wydatek będzie oscylował wokół zadanej wartości. W celu ustabilizowania wyświetlania wydatku jeżeli rzeczywista wartość wydatku jest bliska zadanej wartości komputer wyświetla zadaną wartość. W przedstawionym przykładzie jeżeli zadany wydatek wynosi 500 l/ha to w przypadku jeśli rzeczywisty wydatek będzie o 3% mniejszy od 500 lub o 3% większy od 500 czyli jeżeli wydatek rzeczywisty będzie w zakresie od 485 do 515 l/ha na ekranie komputera będzie wyświetlać się 500 l/ha. Jeśli rzeczywisty wydatek będzie poza tym zakresem to wyświetlać się będzie rzeczywista wartość wydatku. Użytkownik może dopasować sobie wyświetlanie wydatku do swoich potrzeb. Domyślna wartość to 3%.

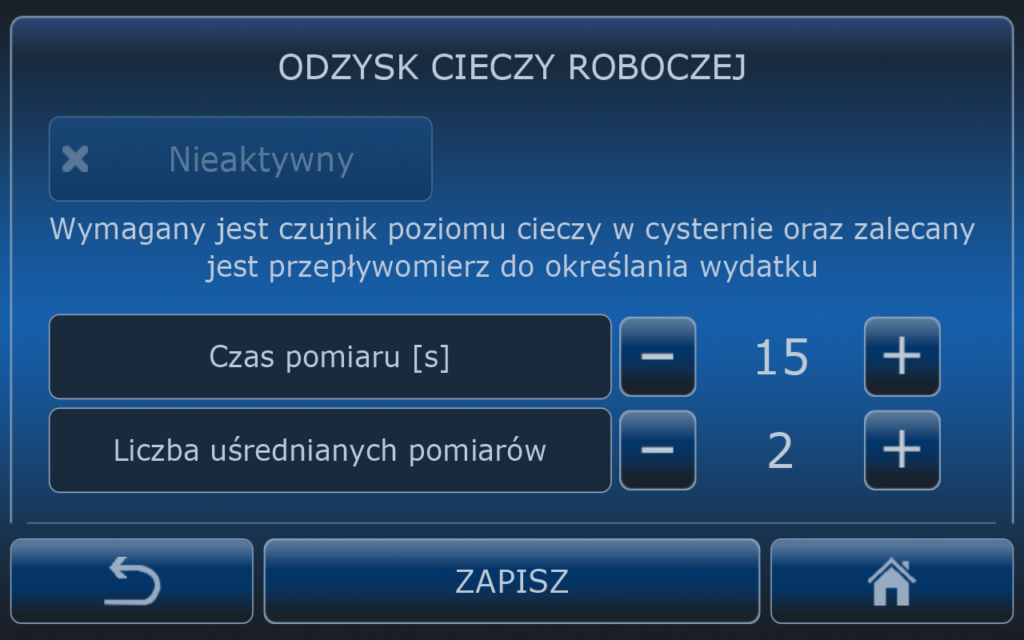

Menu dostępne tylko dla opryskiwaczy wyposażonych w system odzysku cieczy roboczej.
